[ HC2 미니증압펌프 ]
◆ 설명

HC2은 1kg 밖에 나가지 않는 컴팩트한 미니증압펌프입니다.
고압이 요구되는 곳에 다양한 적용을 하기에 이상적입니다.
HC2은 보다 고압으로 압력을 토출 시키고 기름의 소비 때 고압을 유지하기 위해 자동으로 보정합니다. 다양하게 공급된 압력에 따라 토출구의 압력이 형성됩니다.

◆ 입구압력
입구 압력 20-200 bar

◆ 토출 압력
최고 800 bar

◆ 탱크로 귀환 압력
가능한 낮은 PReturn

◆ 증압비율
토출압력 PH = (PIN - PReturn) × i (증압)

◆ 증압비율의 수
11종류의 증압비율

◆ 마운팅
튜브에 연결

◆ 악세리
파일럿 오퍼레이티드 첵 밸브






◆ 유량비
증압비 i
최대 토출유량 l/min
최대 흡입유량 l/min
1.2
1.2
8.0
1.5
1.0
8.0
2
0.8
8.0
2.8
0.6
8.0
3.2
2.5
15.0
4.0
2.0
14.0
5.0
1.6
14.0
6.6
1.3
13.0
9.0
0.9
13.0
13.0
0.6
12.0
20.0
0.3
12.0
◆ 최대 조인토크 BSP

IN/R 1/4 BSP
H 1/4" BSP
스틸 와셔
 4.0 da/Nm
 4.0 da/Nm
알루미늄 와셔
 3.0 da/Nm -
커팅엣지 4.0 da/Nm 4.0 da/Nm
◆ 최대 조인토크 UNF
IN/R 7/16-18" UNF
H 9/16-18" UNF
오링
 2.0 da/Nm
 3.5 da/Nm

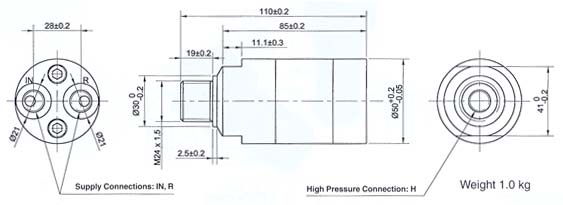

◆ 치수
◆ 기능

기본 작동이 아래 그림에 설명되어 졌습니다. 오일은 방향밸브 CV를 통해 IN포트로 보내집니다. 첵밸브 KV1, KV2 와 DV를 통해 고압측 H로 자유롭게 흐릅니다. 이 상태에서 증압기를 통과하는 최대 유량은 빠른 이송속도를 가능하게 합니다. 펌프압력이 고압측 H에 도달 하였을 때 첵밸브 KV1, KV2와 DV는 닫칠 것입니다.
요구되는 압력은 진동펌프 유닛 OP에 의해 도달 할 것입니다. 고압측 H에 요구되는 압력이 형성 될 때 유닛은 자동으로 멈춥니다. 오일의 소비나 누수에 의해 고압측에 감압이 형성 된다면 OP밸브는 요구되는 압력을 유지하기 위해 자동으로 작동 할 것입니다.


◆ HC2 오더

모델 증압비, i 첵밸브 커넥트
HC2 -   -   -
유량비 테이블 참조 A = (no) 1
B = (yes) 2

i = 4.0, BSP 커넥트와 첵밸브 포함된
HC1 오더 예 : HC2 - 4.0 - B - 1
커넥트
IN,R
H
1
1/4" BSP
1/4"BSP
2
7/16-20 UNF
9/16-18 UNF
