[ HC8 미니증압펌프 ]
◆ 설명

HC8은 3000bar까지 증압된 압력이 필요한 곳에 적용하기 위해 개발되어졌습니다.
HC2와 같이 작동되며 HC8은 외부 동력원없이 20:1까지 입구 압력을 증압시킬 수 있는 유일한 것입니다. 더해서 HC8은 고압측에서 기름의 소비를 위해 자동으로 보상하여 고압을 유지합니다. HC8은 컴팩트하며 20에서 200bar의 입구 압력에 의해 작동됩니다. 표준 버전에서 최고 토출 압력은 3000bar입니다. 보다 높은 압력은 특별한 요구에 한에 가능합니다.

◆ 입구압력
입구 압력 20-200 bar

◆ 토출 압력
최고 3000 bar

◆ 탱크로 귀환 압력
가능한 낮은 PReturn

◆ 증압비율
토출압력 PH = (PIN - PReturn) × i (증압)

◆ 증압비율의 수
4종류의 증압비율

◆ 마운팅
튜브에 연결

◆ 악세리
파일럿 오퍼레이티드 첵 밸브

압력 게이지/변환기 장착 가능




◆ 유량비
I증압비 i
최대 토출유량 l/min
최대 흡입유량 l/min
6.6
1.3
13.0
9.0
0.9
13.0
13.0
0.6
12.0
20.0
0.3
12.0
◆ 최대 조인토크 BSP

IN/R 1/4 BSP
H 1/4" BSP
스틸 와셔
4.0 da/Nm

알루미늄 와셔
 3.0 da/Nm
커팅엣지 4.0 da/Nm
◆ 최대 조인토크 UNF
IN/R 7/16-18" UNF
오링
 2.0 da/Nm

◆ 고압 플래이트

Ordering Code
HP-Connection
PG-Connection
8-281
1/2" BSP
None
8-282
3/4" BSP
None
8-283
M16 x 1.5
None
8-284
1/4" BSP
None
8-285
1/4" BSP
9/16- 18 UNF
8-286
3/4" BSP
9/16- 18 UNF
8-287
1/4" BSP
9/16- 18 UNF
8-288
9/16-18" UNF
9/16- 18 UNF
8-289
1/4" BSP
M14 x 1.5
8-290
1/4" BSP
M14 x 1.5
8-291
1/4" BSP
M14 x 1.0
8-292
M16 x 1.5
M14 x 1.5
8-293
1/2" BSP
None
8-294
M16 x 1.5
M16 x 1.5 9/16-18 UNF

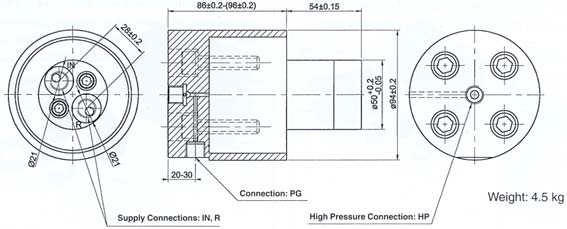

◆ 치수
◆ 기능

기본 작동이 아래그림에 설명되어 졌습니다. 오일은 방향밸브 CV를 통해 IN포트로 보내집니다. 첵밸브 KV1, KV2 와 DV를 통해 고압측 H로 자유롭게 흐릅니다. 이 상태에서 증압기를 통과하는 최대 유량은 빠른 이송속도를 가능하게 합니다. 펌프압력이 고압측 H에 도달 하였을 때 첵밸브 KV1, KV2와 DV는 닫칠 것입니다.
요구되는 압력은 진동펌프 유닛 OP에 의해 도달 할 것입니다. 고압측 H에 요구되는 압력이 형성 될 때 유닛은 자동으로 멈춥니다. 오일의 소비나 누수에 의해 고압측에 감압이 형성 된다면 OP밸브는 요구되는 압력을 유지하기 위해 자동으로 작동 할 것입니다.


◆ HC2 오더

모델 증압기, i Dump Valve 커넥트
HC8 -   -   -
see flow rate table B = (yes) 1
  2

i = 13.0, BSP 커넥트, 첵밸브 포함한

HC8 오더 예 : HC8- 13.0 - B - 1
커넥트
IN,R
1
1/4" BSP
2
7/16-20 UNF
